5AHITN 2025/26
Netzwerke in Unternehmen bestehen oft aus unzähligen Geräten wie Routern, Switches, Layer-3-Switches. Je größer diese Netzwerke, desto schwieriger wird es einen Überblick über die Geräte und deren Verbindungen zu behalten. Der Network Topology Reader (NTR) ermöglicht es, Netzwerkgeräte zu erkennen, Informationen über diese Geräte auszulesen und die Struktur des Netzwerkes grafisch darzustellen. Dadurch können Administratoren schneller verstehen, wie ihr Netzwerk aufgebaut ist und Probleme leichter identifizieren.
Ausgangslage
In vielen Netzwerken werden die vorhandenen Geräte und deren Verbindungen manuell dokumentiert, falls diese überhaupt dokumentiert werden. Die manuelle Dokumentation kann aufwendig werden und schnell unübersichtlich.
Fehlende oder veraltete Dokumentationen sind oft keine große Hilfe bei der Fehlersuche eines Problems.

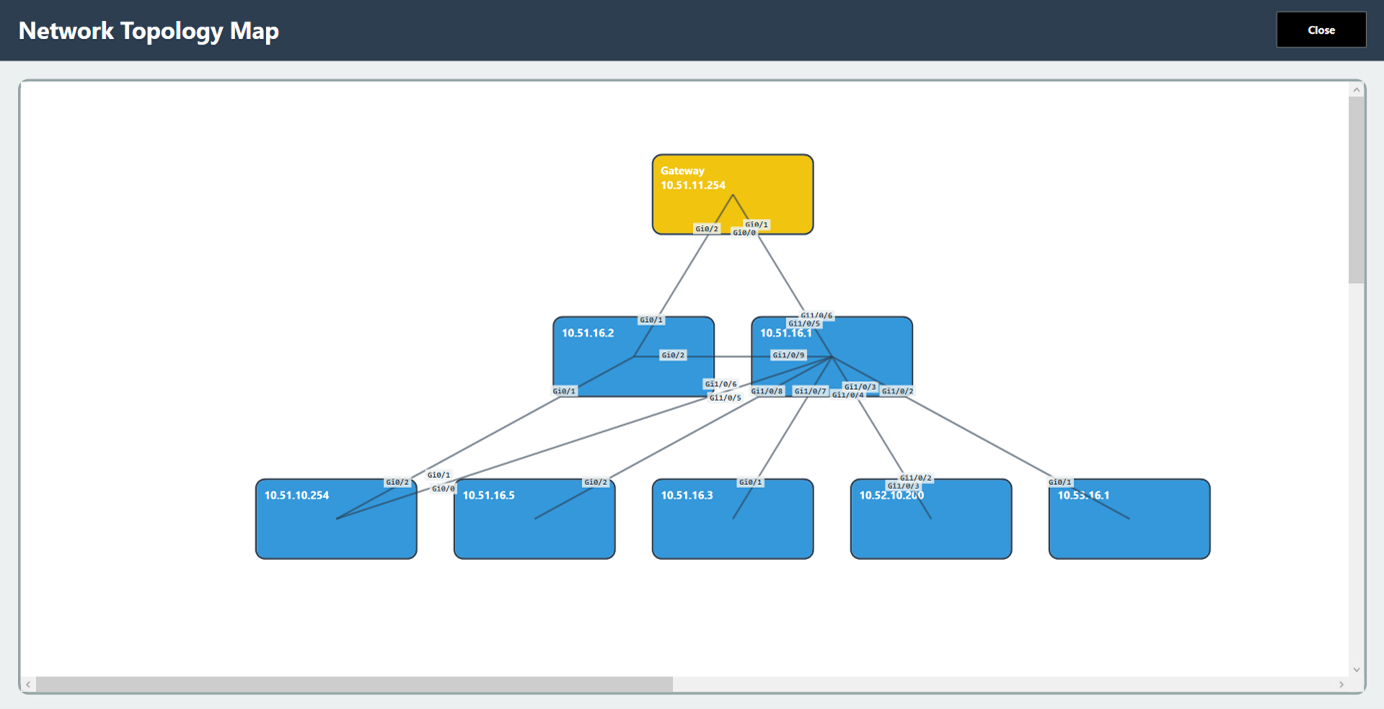

Ziel unseres Projekts ist es, eine Software zu entwickeln, die Netzwerkgeräte per Knopfdruck scannt, relevante Informationen sammelt und diese übersichtlich als grafische Netzwerktopologie anzeigt.
Umsetzung
Das Programm NTR besteht aus mehreren Komponenten. Um an die nötigen Informationen zu gelangen, um eine Topologie anzeigen zu können, muss ein Scan durchgeführt werden. Dieser kann über Pings, über die ARP-Liste oder über SNMP erfolgen.

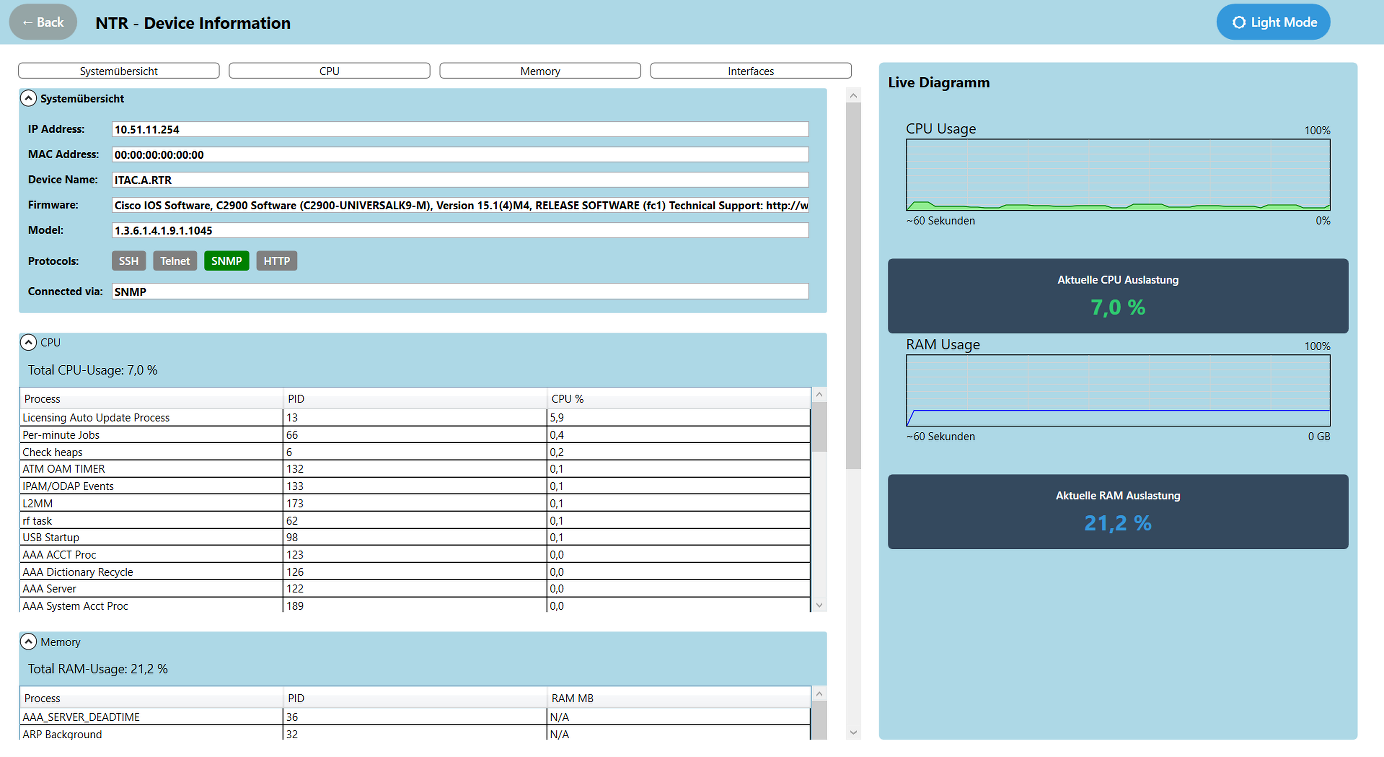

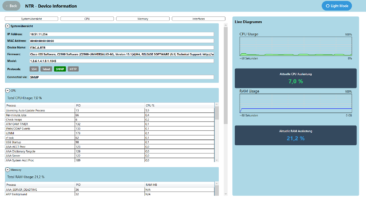

Für nähere Informationen eines Geräts, werden sowohl Benutzername als auch Passwort benötigt. Sind diese gegeben kann über SSH, Telnet oder SNMP eine Verbindung hergestellt werden. Diese leitet den Nutzer auf eine neue Seite, in der detaillierte Geräteinformationen des Systems als auch von der Hardware.
Team: Shawn Garbin, Sahejpreet Toor, Andres Castro Yara, Ivan Mikulic
Betreuer: Mag. Johannes Neuhofer, DI Michael Vogel
